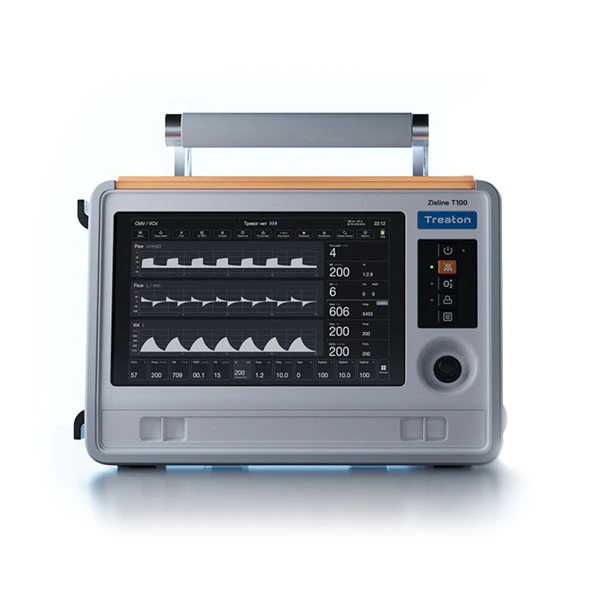

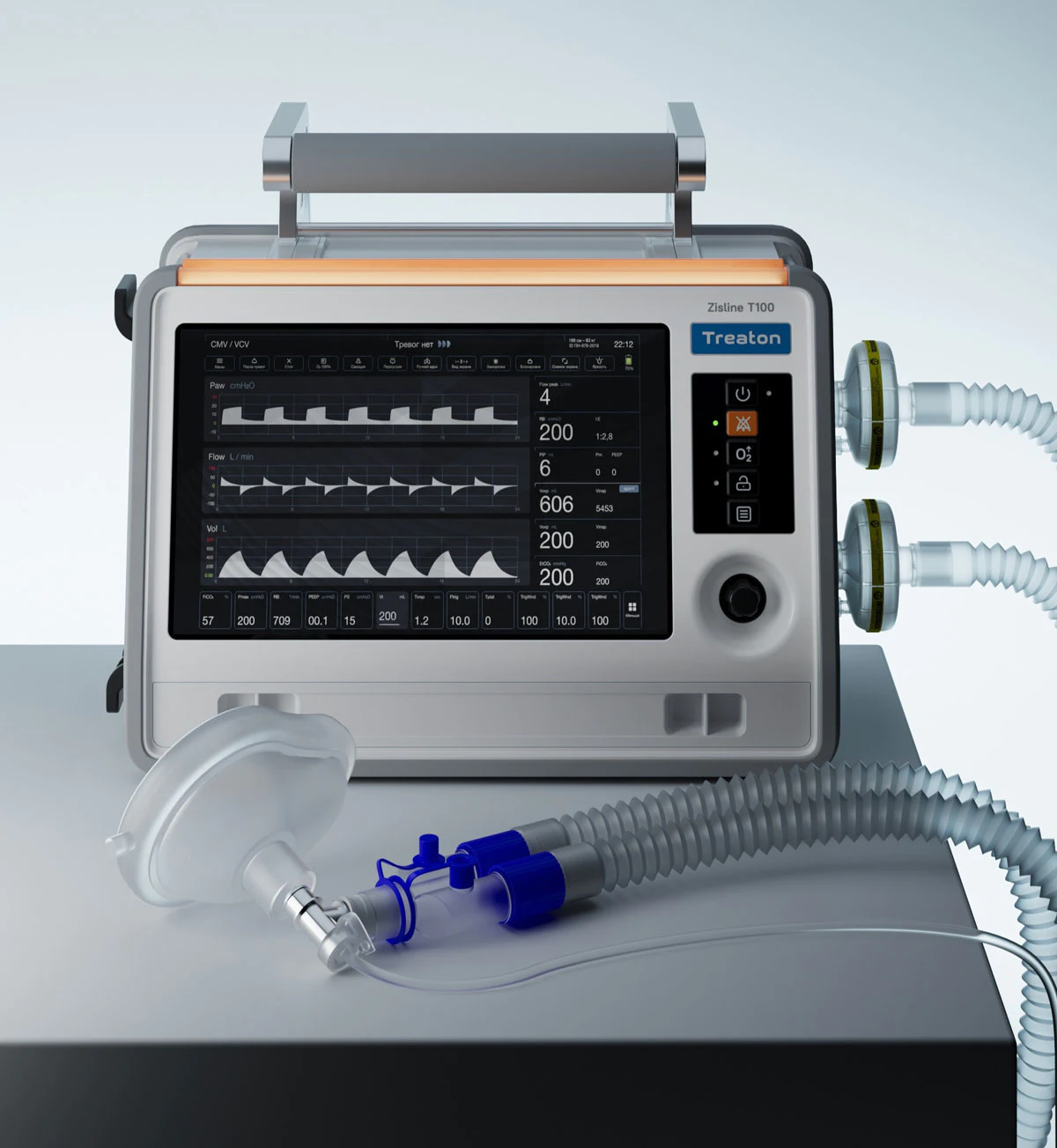

ДИЗАЙН ТРАНСПОРТНОГО АППАРАТА ИВЛ

О ПРЕДМЕСТЕ РАЗРАБОТКИ

Аппарат искусственной вентиляции легких (ИВЛ) – это устройство, которое берет на себя или поддерживает дыхательные функции пациента, когда тот не может дышать самостоятельно.
Сама по себе механическая вентиляция – серьезное испытание для организма. Базовые, простые режимы ИВЛ оказывают на дыхательную систему довольно жесткое воздействие. Современные же аппараты предлагают сложные, адаптивные алгоритмы. Они требуют от врача высокой квалификации, но зато работают максимально деликатно: подстраиваются под индивидуальные особенности и текущее состояние пациента. Именно использование таких продвинутых режимов дает больше шансов на успешное восстановление после длительной терапии.

Профессиональный дизайн оборудования такого уровня – это всегда баланс между инженерией, эргономикой и визуалом. В медицинской технике форма помогает врачу сосредоточиться на пациенте, а не на самом приборе.

ПРЕДЫСТОРИЯ ПРОЕКТА

В 2015 году компания «Тритон Электроникс» обратилась к нам с амбициозной задачей. Инженерам заказчика уже удалось достичь выдающихся показателей функциональности: в компактном корпусе они реализовали поддержку сложнейших режимов вентиляции, включая неонатальный (для новорожденных), адаптированный для условий транспортировки.

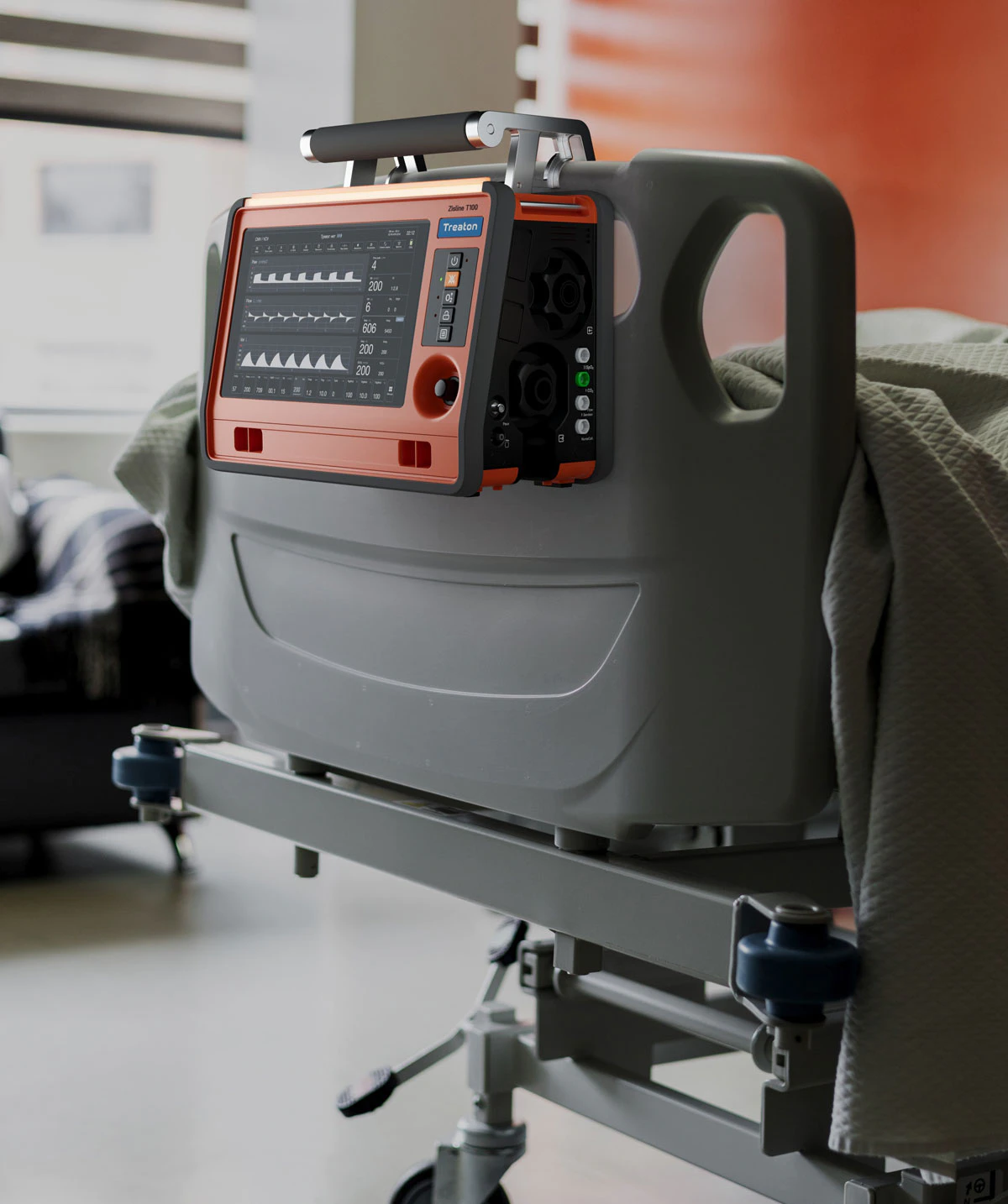

На этапе первичного дизайн-исследования мы выяснили, что на тот момент такой широкий функционал в России был востребован лишь в узких сценариях. Чтобы устройство стало коммерчески успешным, требовались большие тиражи и выход на международные рынки. Мы разработали начальный концепт, учитывающий эти бизнес-ограничения (https://smirnovdesign.com/portfolio-item/the-ventilator-triton/).

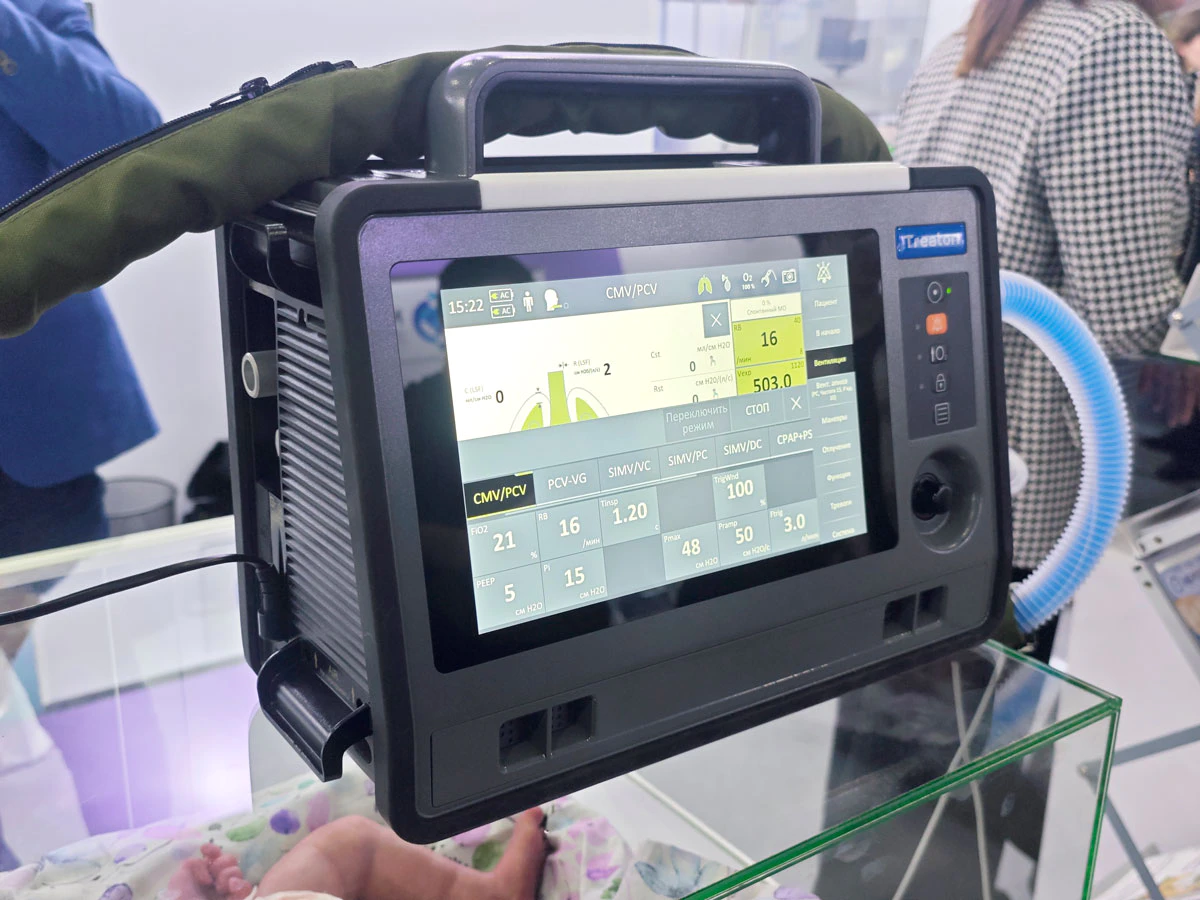

Фокус сместился на учет экспорта и подготовку к глобальным рынкам. Пауза, возникшая из-за ожидания инвестиций, пошла на пользу продукту: инженерный отдел «Тритона» оптимизировал производственные процессы под международные стандарты и проработал внутреннюю конструкцию аппарата. Разумеется, эти технические изменения повлекли за собой корректировки внешнего облика. Спустя несколько лет клиент вернулся к нам, чтобы привести обновленный промышленный дизайн в соответствие с новыми инженерными реалиями.

ЗАДАЧА

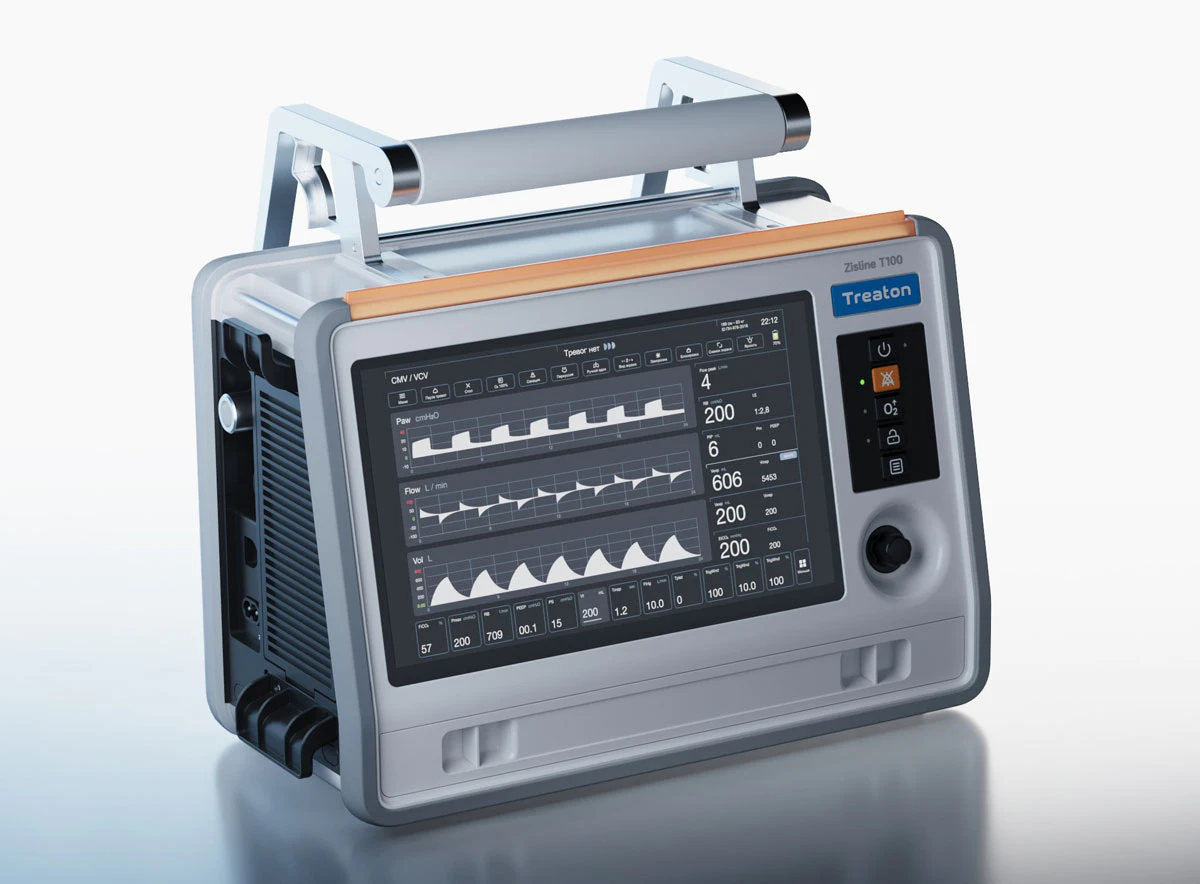

Провести вторую итерацию проекта, в рамках которой предстояла разработка дизайна изделия с опорой на ранее утвержденный концепт и финальную конструкторскую проработку корпуса.
Главной целью было не просто обновить облик, а привести его в строгое соответствие с дизайн-кодом бренда. Нам предстояло систематизировать визуальные элементы, унифицировать их с другими устройствами линейки и создать цельный, современный образ медицинского оборудования.

Работая над обновлением облика, мы параллельно освежили дизайн-стратегию и пересобрали концепцию с учетом новых вводных. Первым делом мы определили, какой смысл должен транслировать образ, а затем каждое дизайн-решение проверили на соответствие этой цели. Такой подход позволил найти баланс между эстетическим видением дизайнера и инженерной логикой: сборочной технологией, оптимизацией ресурсов и новыми компонентами, которые появились внутри корпуса.

Какой смысл мы заложили в дизайн продуктов «Тритон»?
Чтобы ответить на этот вопрос, пришлось посмотреть на задачу шире. Представим изделие с сильным внутренним функционалом, которое выходит на отечественный и международный рынок. Вокруг – множество аналогов: визуально эффектных, с широкими технологическими возможностями производства корпусов, но зачастую уступающих по сути. Как такому продукту занять достойное место и не раствориться среди конкурентов?

Ответ мы сформулировали так: аппарат должен выглядеть спокойно, уверенно и уважительно по отношению к пользователю. Внешний облик не должен отвлекать на себя внимание, вызывать споры о «красивости» или, наоборот, критические замечания. На первом плане – функциональные преимущества и профессиональная эстетика медицинского оборудования.
Исходя из этого, мы предложили прагматичный, сдержанный образ без декоративных излишеств, построенный на нескольких четких принципах.

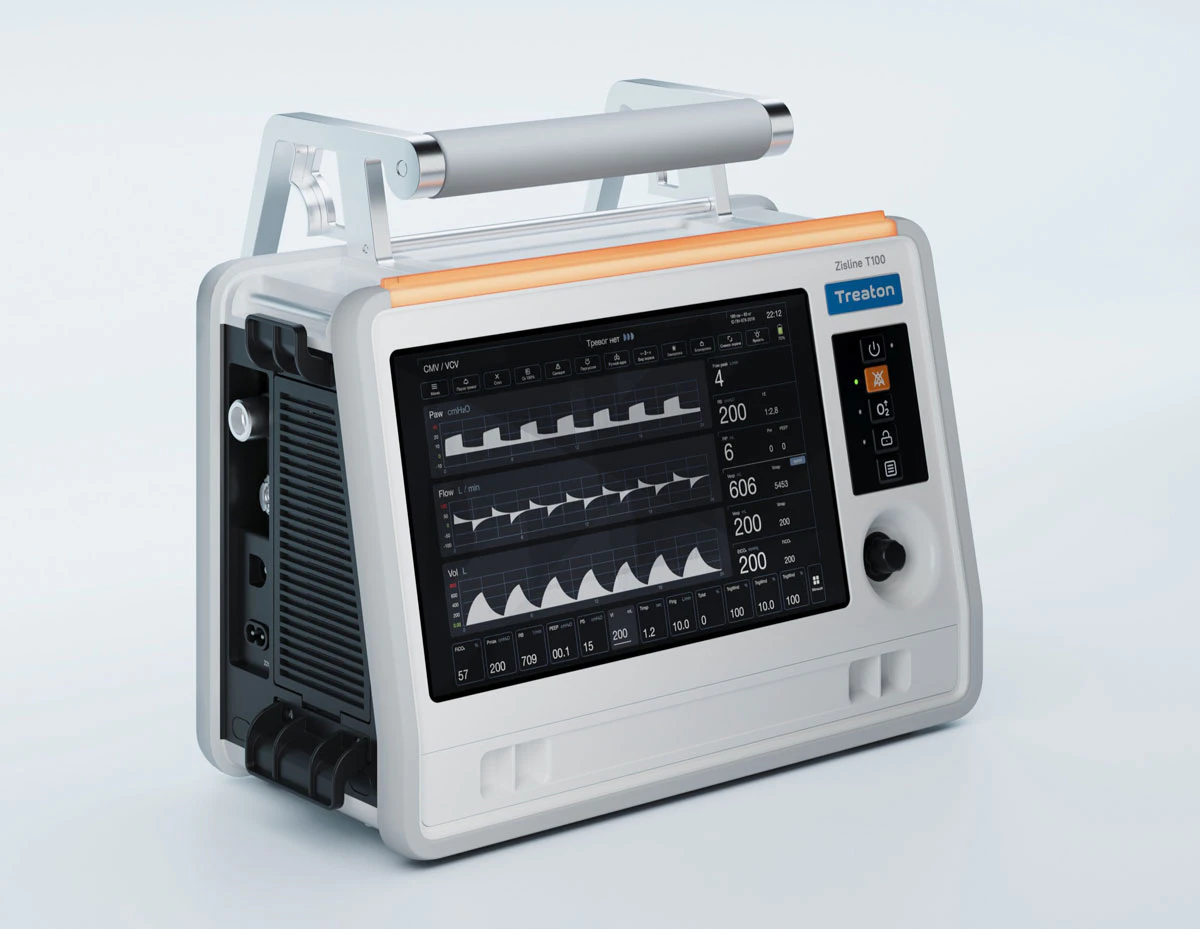

1. Строгая композиционная сетка. В основе облика – вертикальные и горизонтальные линии. Это не просто эстетический прием, а практичное решение: такую геометрию легко соблюдать даже на этапе конструкторской проработки, когда дизайнер уже не участвует в процессе. Сетка задает дисциплину формы и делает результат предсказуемо качественным.

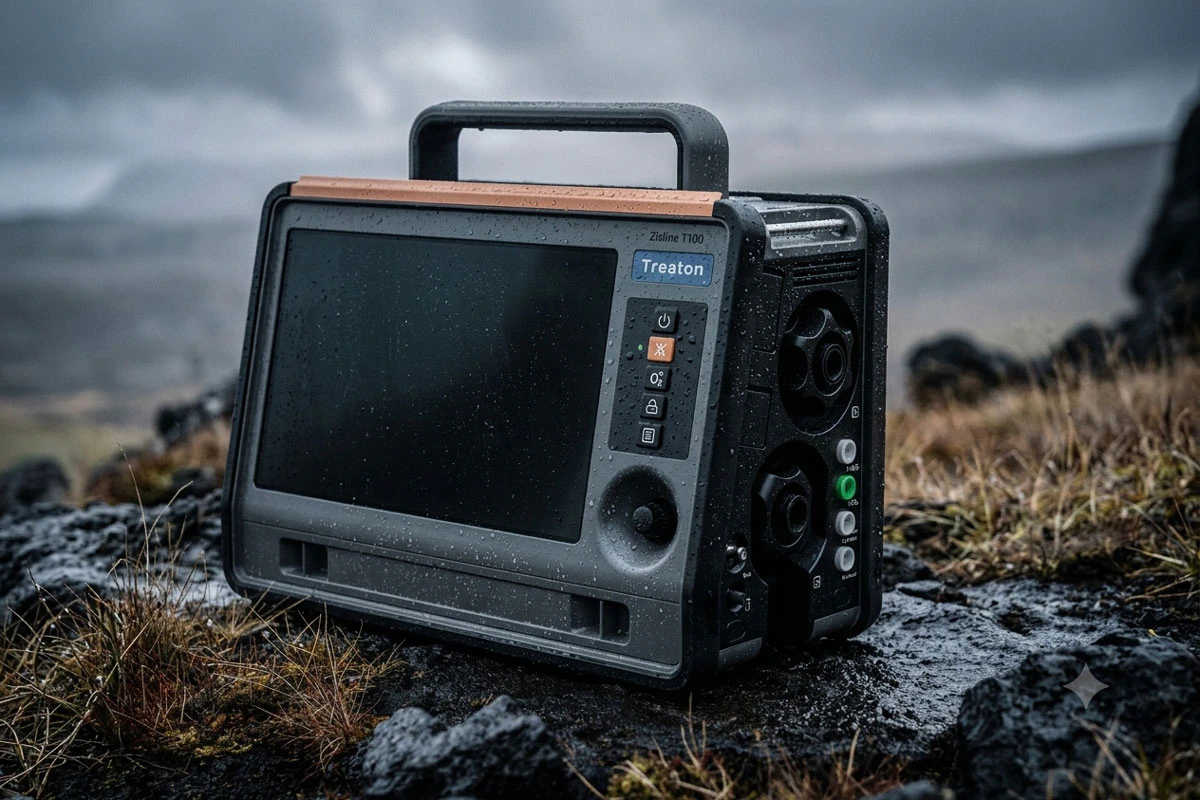

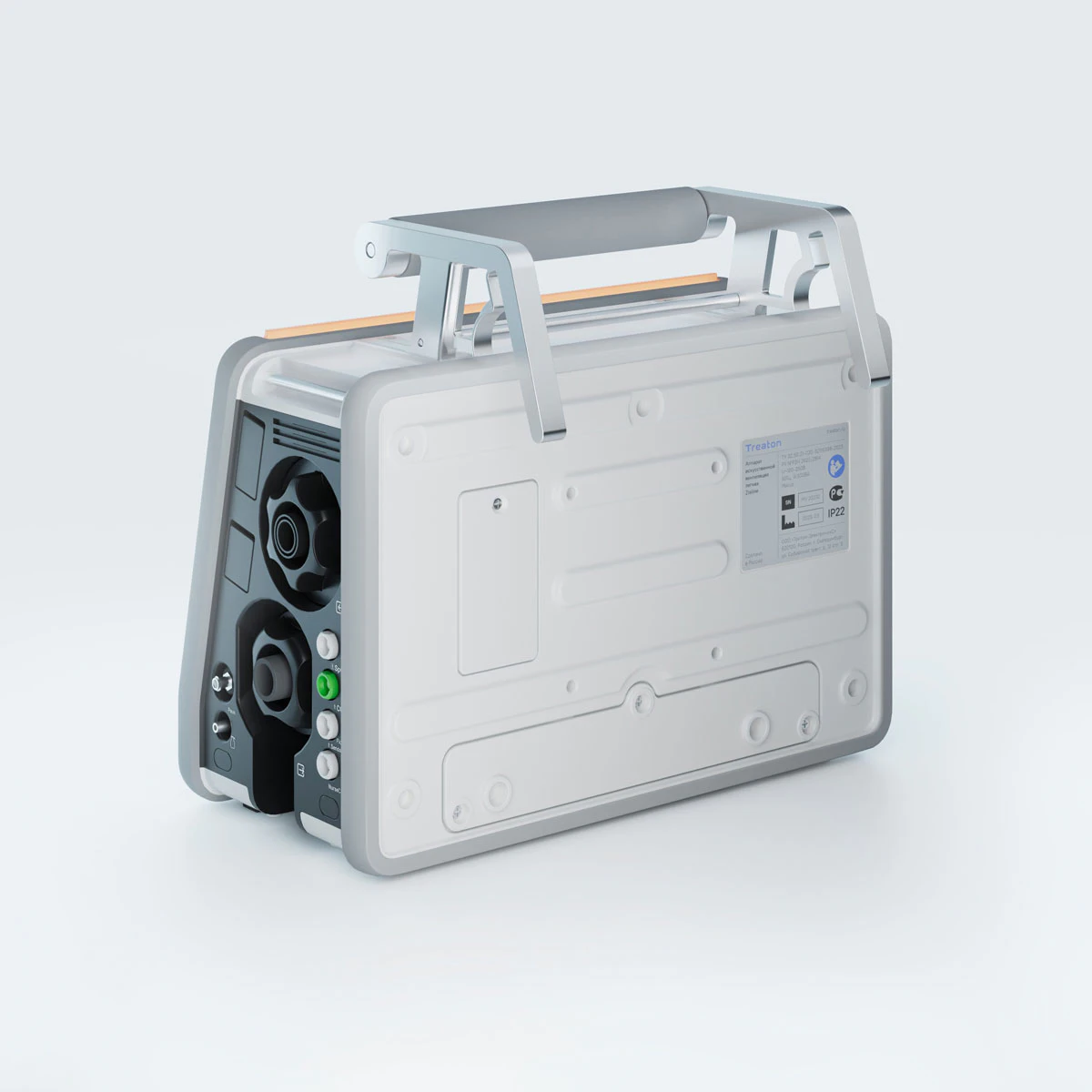

2. Черный цвет в зонах подключений и управления. Порты, коннекторы, штуцеры и розетки часто являются покупными компонентами, выполненными в разных цветах и материалах. Если оставить их на светлом фоне, они неизбежно «разорвут» визуальную целостность. Темная зона вокруг подключений элегантно решает эту проблему: разнородные технические детали сливаются в единую графическую группу, а общий образ остается собранным и цельным.

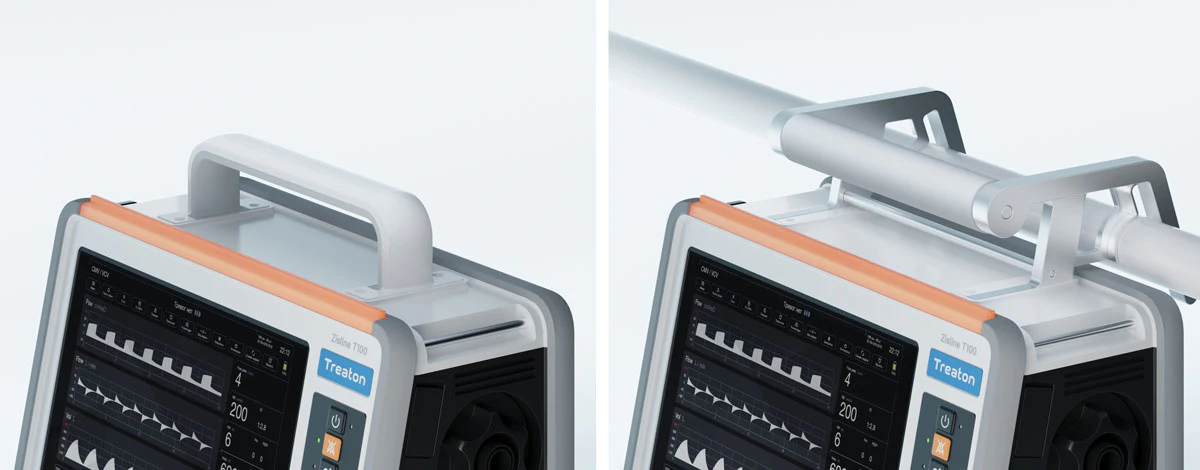

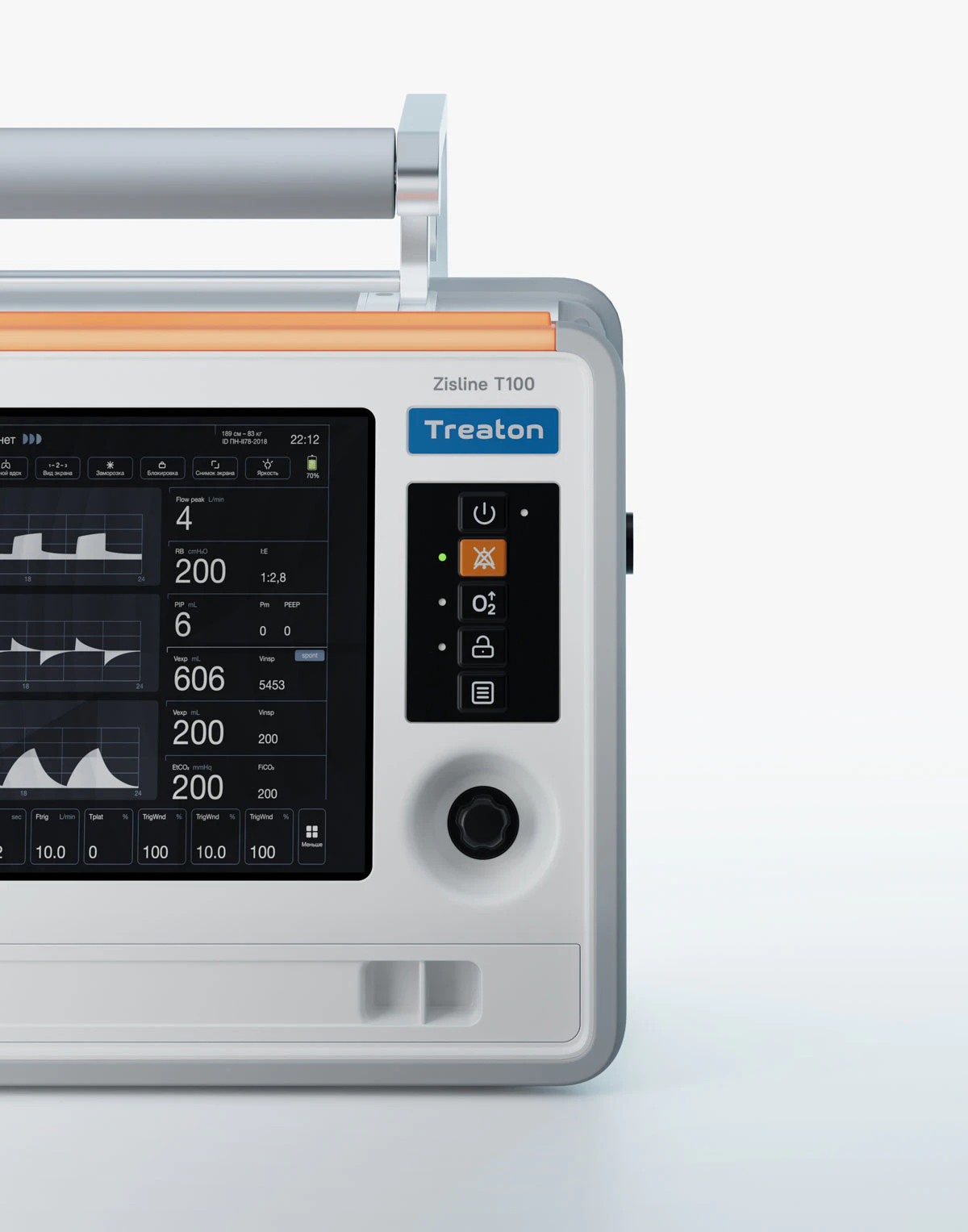

3. Унификация ключевых элементов. Мы сделали узнаваемыми и привели к единому стилю детали, которые встречаются в разных приборах линейки, но выполняют схожие функции. Энкодеры, ручки клапанов, проушины для транспортировочных ремней – все эти элементы получили общее визуальное решение. Это усиливает узнаваемость бренда и упрощает работу медперсонала: привыкая к одному аппарату, оператор интуитивно понимает управление другим.

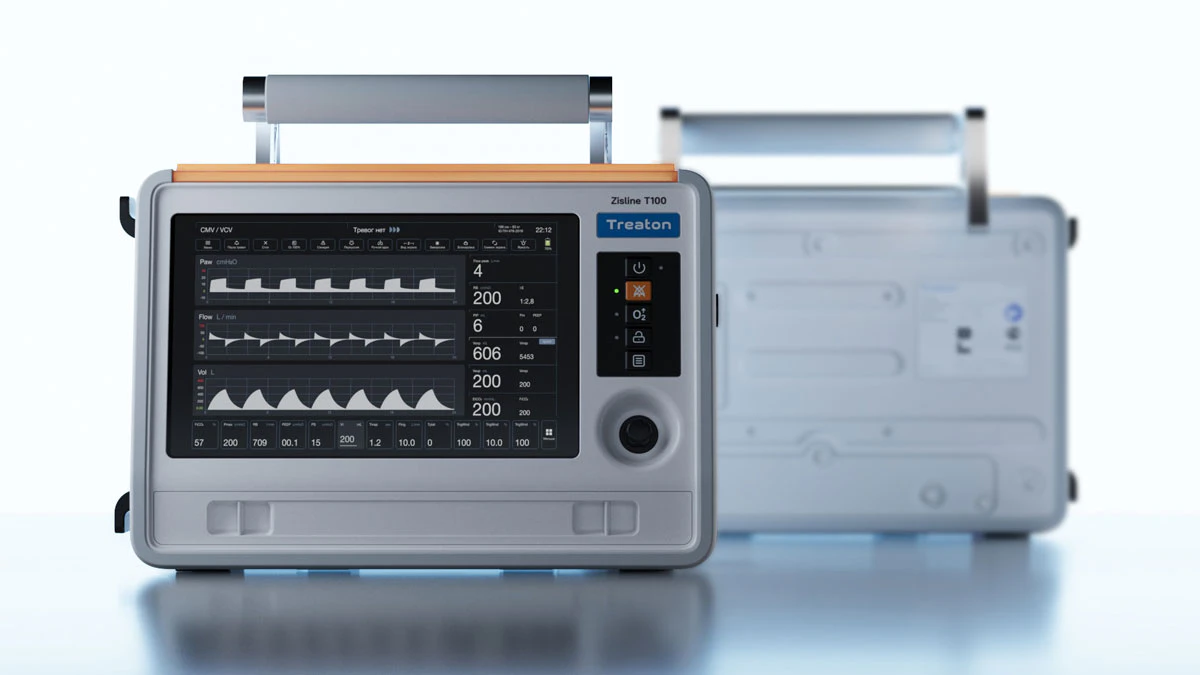

Все эти принципы были зафиксированы и описаны как дизайн-код (ДНК) всей линейки продуктов «Тритон» – своего рода внутренний стандарт, по которому теперь развиваются все новые устройства компании. Такая системная разработка дизайна изделия позволяет бренду масштабироваться без потери узнаваемости: каждое новое устройство с первого взгляда считывается как часть единого семейства.

КОМАНДА:

Дизайн-стратегия: Екатерина Григорьева
Дизайн: Анастасия Федорова, Виталий Крылов
Визуализация: Александр Цыпкин

Год разработки: 2024
Трудоемкость проекта: 24 рабочих дня
